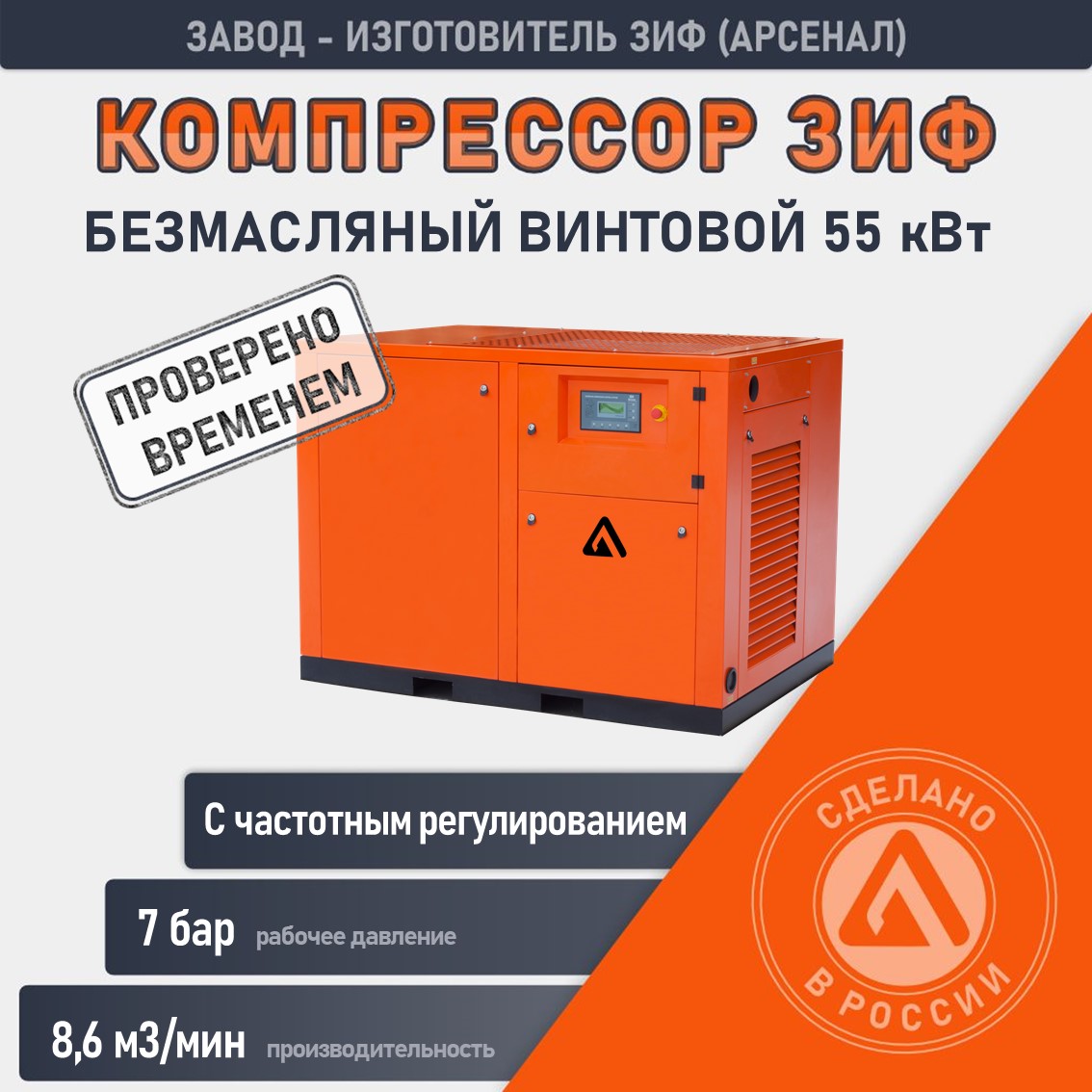

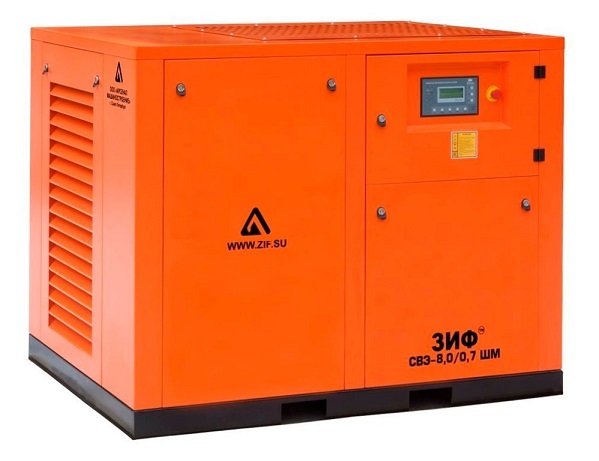

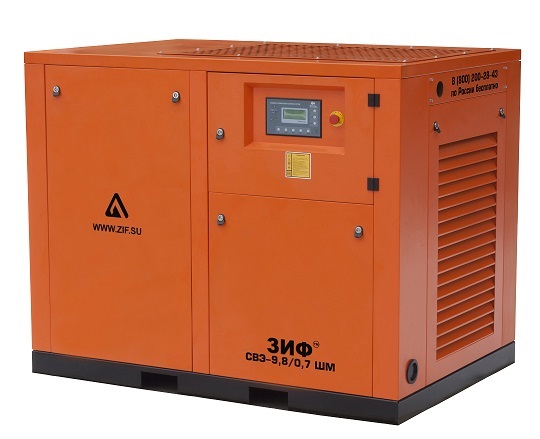

Компрессор ЗИФ 55 кВт, 8,6 м3/мин, 7 бар, безмасляный винтовой, с частотным преобразователем. ЗИФ-СВЭ-БМЧ-8,6/0,7-R
1. Назначение
Безмасляные винтовые компрессорные станции ЗИФ-СВЭ-БМ предназначены для выработки сжатого воздуха высокого класса чистоты — без следов масляных примесей. Оборудование применяется в отраслях, где попадание масла в пневмомагистраль недопустимо:• фармацевтика — производство лекарств, упаковка, стерилизация;
• пищевая промышленность — наполнение, упаковка, пневмотранспорт продуктов;
• химическая промышленность — подача газов в реакторы, процессы с каталитическими системами;
• электроника и микроэлектроника — чистые помещения, сборка микросхем;
• медицина и здравоохранение — обеспечение медицинских газовых систем;
• печатное и упаковочное производство — где недопустимы даже микроскопические масляные частицы.
Компрессоры обеспечивают непрерывную подачу сжатого воздуха с рабочим давлением 7 или 10 бар и производительностью от 5 до 41,6 м³/мин.
________________________________________
2. Типы
Линейка ЗИФ-СВЭ-БМ охватывает диапазон мощности от 45 до 250 кВт и делится на две основные группы:По рабочему давлению:
• 7 бар — модели от ЗИФ-СВЭ-БМ-6,3/0,7 до ЗИФ-СВЭ-БМ-41,6/0,7 (производительность 6,3–41,6 м³/мин, мощность 45–250 кВт);
• 10 бар — модели от ЗИФ-СВЭ-БМ-5/1,0 до ЗИФ-СВЭ-БМ-33,9/1,0 (производительность 5–33,9 м³/мин, мощность 45–250 кВт).
По типу управления:
• Стандартные (БМ) — с релейным управлением, производительность фиксированная;
• С частотным преобразователем (БМЧ) — производительность регулируется автоматически в зависимости от расхода воздуха, что снижает энергопотребление при переменной нагрузке. Модели: ЗИФ-СВЭ-БМЧ-11,8/1,0, ЗИФ-СВЭ-БМЧ-24/0,7, ЗИФ-СВЭ-БМЧ-29,5/1,0 и др..
По типу привода:
• Прямой привод — электродвигатель напрямую сопряжён с винтовым блоком, исключая потери мощности на ременной передаче.
________________________________________
3. Особенности
• 100% безмасляное сжатие. Винтовые роторы покрыты специальными нетоксичными материалами, исключающими контакт с маслом. Воздух на выходе соответствует классу чистоты 0 по ISO 8573-1.
• Собственный винтовой блок АРМ. Роторный блок — собственная разработка завода «АРСМАШ» (Россия), спроектирован с учётом повышенной выносливости в тяжёлых условиях. Ресурс блока — до 60 000 часов.
• Прямой привод. Отсутствие ременной передачи снижает потери мощности, упрощает обслуживание и повышает надёжность.
• Энергоэффективность. Электродвигатели класса энергоэффективности IE3, класс изоляции F.
• Защита двигателя IP54 — пылевлагозащищённое исполнение для работы в цеховых условиях.
• Шумопоглощающий кожух. Металлический корпус с шумоизоляцией позволяет устанавливать компрессор непосредственно в производственных помещениях.
• Автоматическая система защиты. Контроллер отслеживает параметры работы и отключает компрессор при некорректируемых отклонениях (перегрев, превышение давления).
• Компактная конструкция. Установки собираются на усиленной раме и не требуют специального фундамента.
• Отсутствие затрат на масло. Не требуется закупка, замена и утилизация компрессорного масла; упрощается система подготовки воздуха — не нужны масляные фильтры и сепараторы.
________________________________________
4. Опции
• Водяное охлаждение — для интенсивных режимов работы и замкнутых систем охлаждения предприятия.• Частотный преобразователь — автоматическое регулирование производительности в зависимости от расхода, экономия электроэнергии до 30% при переменной нагрузке.
• Ресивер — комплектация воздушным ресивером для сглаживания пульсаций давления.
• Осушитель — рефрижераторный осушитель для удаления влаги из сжатого воздуха (точка росы +3 °C).
• Магистральные фильтры — дополнительная тонкая и угольная фильтрация для достижения максимального класса чистоты.
• Исполнение на салазках — для монтажа на открытых площадках (модели от 55 кВт).
• Выход 220 В — для моделей мощностью 55–110 кВт.
• Изолированная нейтраль — для моделей от 45 кВт.
________________________________________
5. Принцип действия
1. Всасывание. Атмосферный воздух проходит через панельный фильтр всасывания, где удаляются механические примеси и пыль.2. Сжатие. Очищенный воздух поступает в винтовой блок, где сжимается между двумя роторами, вращающимися навстречу друг другу. Роторы покрыты специальным нетоксичным материалом, исключающим контакт с маслом — смазка в камере сжатия не применяется.
3. Охлаждение. Сжатый воздух проходит через охладитель (воздушный или водяной), где конденсируется влага.
4. Осушка и фильтрация. Конденсат удаляется через автоматический конденсатоотводчик. При наличии опционального осушителя и фильтров обеспечивается дополнительная очистка до требуемого класса чистоты.
5. Подача потребителю. Очищенный, сухой и безмасляный сжатый воздух подаётся в пневмомагистраль через выходной патрубок.
Система управления на базе контроллера непрерывно контролирует температуру, давление и другие параметры. При превышении допустимых значений компрессор автоматически переходит в режим холостого хода или отключается.
________________________________________
6. Условия эксплуатации
| Параметр | Значение |
| Температура окружающего воздуха | от +2 до +45 °C |
| Относительная влажность | до 98% (при +25 °C) |
| Максимальная высота над уровнем моря | до 2000 м |
| Питание | 380 В, трёхфазная сеть, 50 Гц |
| Степень защиты двигателя | IP54 |
| Размещение в отапливаемом вентилируемом помещении | на открытом воздухе — под навесом |
| Запылённость окружающего воздуха | до 10 мг/м³ (кратковременно до 20 мг/м³) |
| Климатическое исполнение | У3 по ГОСТ 15150 (цеховое) |
Для эксплуатации при пониженных температурах (ниже +2 °C) доступна адаптация с системой подогрева по техническому заданию заказчика.
________________________________________
7. Срок службы
Расчётный срок службы безмасляных винтовых компрессоров ЗИФ-СВЭ-БМ составляет 15 лет при соблюдении регламента технического обслуживания, своевременной замене расходных материалов (воздушных фильтров, уплотнений) и эксплуатации в пределах заявленных параметров.Долговечность обеспечивается:
• собственным винтовым блоком АРМ с ресурсом до 60 000 часов;
• подшипниками SKF (Швеция) / Nachi (Япония) повышенной виброустойчивости;
• термостойкими сальниками SIMRIT с увеличенным сроком службы;
• прямым приводом, исключающим износ ременной передачи;
• автоматической защитой от перегрузок и аварийных режимов;
• антикоррозийным порошковым покрытием корпуса.
Гарантийный срок — 12 месяцев с даты ввода в эксплуатацию.
Преимущества безмасляных винтовых компрессоров ЗИФ-СВЭ-БМ
По сравнению с другими типами компрессоров
По сравнению с маслозаполненными винтовыми компрессорами
|
Параметр |
ЗИФ-СВЭ-БМ (безмасляный) |
Маслозаполненный винтовой |
|
Чистота воздуха |
Класс 0 по ISO 8573-1 (менее 0,01 мг/м³ масла) |
Класс 1–2 (0,1–1 мг/м³), зависит от фильтров |
|
Затраты на масло |
Не требуются: нет закупки, замены, утилизации |
Постоянные расходы на компрессорное масло, сепараторы, фильтры |
|
Система подготовки воздуха |
Упрощённая: не нужны коалесцентные и угольные фильтры для удаления масла |
Многоступенчатая: коалесцентные + угольные фильтры, перепад давления 0,3–0,5 бар на каждом этапе |
|
Риск загрязнения продукции |
Полностью исключён |
Существует при отказе фильтров или «проскоке» масла |
|
Ремонтопригодность винтового блока |
Собственный блок АРМ, запчасти всегда в наличии |
Зависит от производителя блока, зачастую импортные запчасти с длительными сроками поставки |
Ключевой аргумент: маслозаполненный компрессор с каскадом фильтров может приблизиться к чистоте безмасляного, но это означает дополнительные затраты на фильтры, рост энергопотребления из-за перепада давления и постоянный риск «проскока» масла при несвоевременной замене.
По сравнению с безмасляными поршневыми компрессорами
|
Параметр |
ЗИФ-СВЭ-БМ (винтовой) |
Безмасляный поршневой |
|
Ресурс блока |
До 60 000 часов до замены подшипников |
2 000–5 000 часов до замены поршневой группы |
|
Уровень шума |
65–72 дБ в кожухе |
75–85 дБ |
|
Вибрация |
Низкая — винтовой блок сбалансирован, без возвратно-поступательных движений |
Высокая — характерна для поршневой схемы |
|
Непрерывная работа |
Рассчитан на круглосуточную эксплуатацию |
Ограничения по циклу включения, перерывы на охлаждение |
|
Производительность при той же мощности |
Выше — плавное сжатие, малые потери на трение |
Ниже — возвратно-поступательная схема, потери на преобразование вращения в линейное движение |
|
Габариты и вес |
Компактнее, не требует фундамента |
Крупнее и тяжелее при сопоставимой производительности |
По сравнению с безмасляными спиральными компрессорами
|
Параметр |
ЗИФ-СВЭ-БМ (винтовой) |
Безмасляный спиральный |
|
Диапазон производительности |
5–41,6 м³/мин (45–250 кВт) |
Ограничен — обычно до 5–10 м³/мин |
|
Ремонтопригодность |
Винтовой блок обслуживается, подшипники заменяемы, запчасти в наличии |
Спиральный блок неразборный, при износе — замена целиком |
|
Чувствительность к загрязнениям |
Панельный фильтр на входе, роторы из стали СТ45 |
Высокая — износ уплотнений спиралей при попадании пыли снижает эффективность |
|
Стоимость владения |
Средняя — блок ремонтопригоден |
Высокая — замена спирального блока стоит до 50% цены компрессора |
|
Давление |
7–10 бар |
Обычно 8–10 бар, но ограниченный выбор моделей |
Спиральные компрессоры отлично подходят для малых расходов и лабораторий, но при производительности выше 10 м³/мин винтовая схема ЗИФ-СВЭ-БМ не имеет реальной альтернативы по сочетанию ресурса, ремонтопригодности и стоимости владения.
Преимущества ЗИФ-СВЭ-БМ по сравнению с компрессорами других производителей (прежде всего из Китая)
Собственный винтовой блок АРМ — собственная разработка
Винтовой блок АРМ — собственная разработка завода «Арсенал Машиностроение» (Санкт-Петербург), 5-е поколение. Роторы N-профиля (соотношение 5:6) из углеродистой стали СТ45, подшипники SKF (Швеция) или Nachi (Япония), манжеты SIMRIT с термической памятью из PTFE. Ресурс — не менее 60 000 часов до замены подшипников, общий срок службы — свыше 100 000 часов. zif.su +1
Китайские производители, как правило, используют винтовые блоки сторонних фабрик (часто без указания производителя), с неизвестным ресурсом и ограниченной доступностью запчастей.
Ремонтопригодность и доступность запчастей
ЗИФ-СВЭ-БМ: запчасти на винтовой блок АРМ всегда в наличии на заводе в Санкт-Петербурге. Подшипники, уплотнения, роторы — заменяемы по отдельности.
Китайские компрессоры: при выходе из строя винтового блока часто требуется замена целиком, а поставка запчастей из Китая занимает недели и месяцы. По наблюдениям отрасли, для китайской продукции характерны «серийные отказы» — дефекты, проявляющиеся массово после периода нормальной работы.
Прямой привод
ЗИФ-СВЭ-БМ оснащён прямым приводом (муфтовое соединение электродвигателя и винтового блока), что исключает потери мощности на ременной передаче и снижает количество точек обслуживания.
Многие китайские аналоги в этом диапазоне мощности используют ременную передачу, требующую периодической замены ремней и регулировки натяжения.
Адаптация к российским условиям
ЗИФ-СВЭ-БМ: разработаны с учётом отечественных условий — диапазон температур +2...+45 °C, защита IP54, совместимость с российскими смазочными материалами для узлов, антикоррозийное порошковое покрытие корпуса.
Китайские компрессоры: часто оптимизированы под более мягкий климат, типичные проблемы при эксплуатации в РФ — чувствительность к качеству электропитания, конденсат в межсезонье, отсутствие адаптации к запылённости.
Энергопотребление
Электродвигатели класса энергоэффективности IE3, класс изоляции F. Доступна версия с частотным преобразователем (БМЧ), автоматически подстраивающая производительность под расход воздуха — экономия до 30% при переменной нагрузке.
Китайские аналоги в сопоставимом ценовом сегменте часто комплектуются двигателями IE2 или IE1 и не предлагают частотное регулирование без существенной доплаты.
Гарантия и сервис
Гарантия — 12 месяцев с даты ввода в эксплуатацию. Сервисная поддержка осуществляется из Санкт-Петербурга, выезд инженеров, поставка запчастей по всей России.
Китайские производители: гарантийное обслуживание часто осуществляется через дилеров без прямой связи с заводом, сроки поставки запчастей непредсказуемы.
