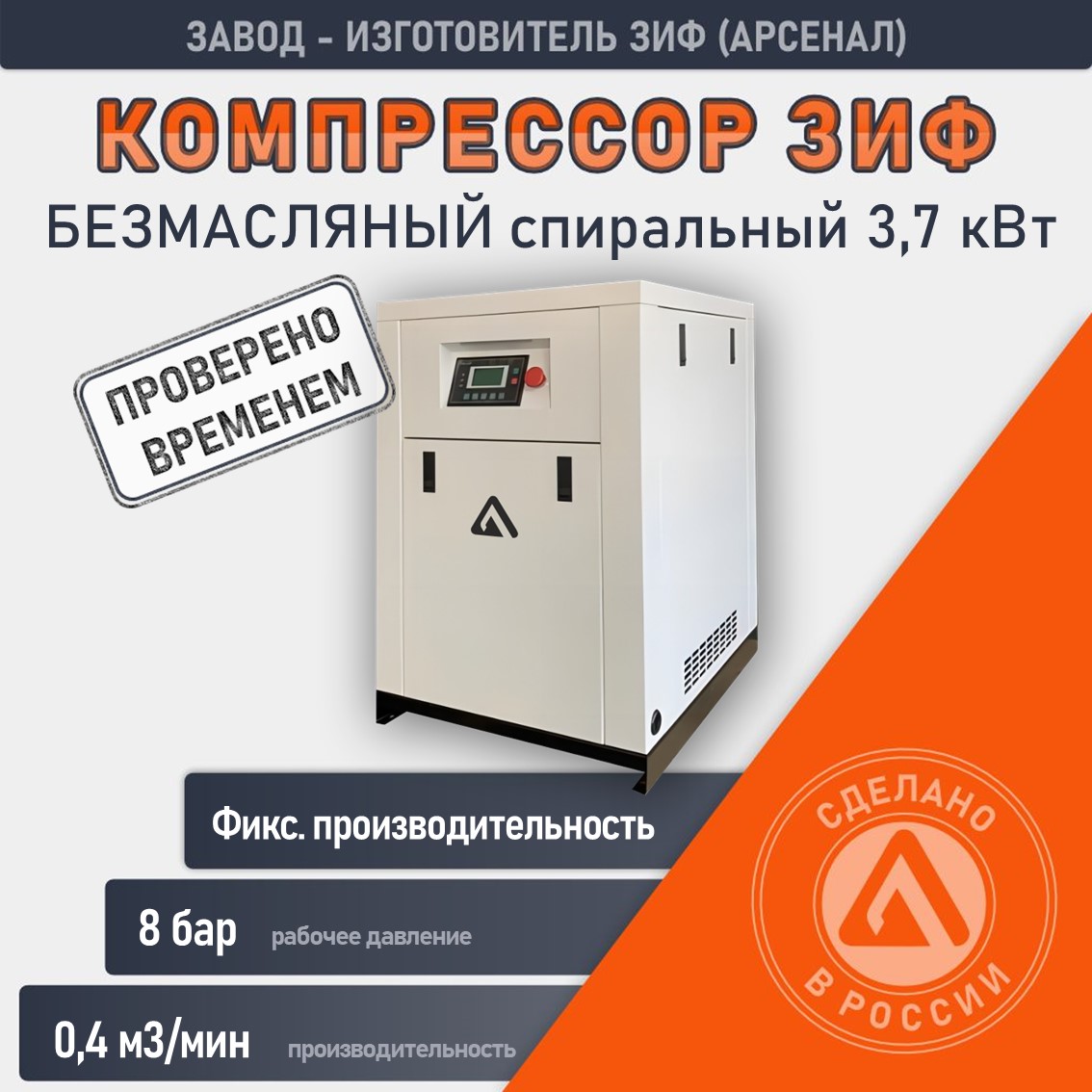

Компрессор ЗИФ 3,7 кВт, 0,4 м3/мин, 8 бар, безмасляный спиральный. ЗИФ-СВЭ-БМ-СП-0,4/0,8-R
1. Назначение
Основное применение:
· Производство чистого сжатого воздуха без масляных примесей
· Использование в пищевой промышленности
· Фармацевтическое производство
· Электронная промышленность
· Медицинское оборудование
· Лабораторное оборудование
· Автоматические линии производства
Особенности применения:
· Работа в помещениях с повышенными требованиями к чистоте воздуха
· Непрерывный режим эксплуатации
· Точное производство, требующее стабильного давления
2. Типы компрессоров
По производительности:
· Маломощные модели (до 600 л/мин)
· Средней мощности (600-1360 л/мин)
· Высокомощные модели (более 1360 л/мин)
По давлению:
· Стандартное исполнение (до 8 бар)
· Повышенного давления (до 10 бар)
3. Особенности конструкции
Конструктивные преимущества:
· Спиральная пара с минимальным зазором
· Отсутствие прямого контакта металлических частей
· Энергоэффективный планетарный блок
· Двигатель класса IE3
· Ременной привод с компенсацией перегрузок
· Улучшенная шумовиброизоляция
Технические решения:
· Система сухого сжатия
· Воздушное охлаждение с регулируемым вентилятором
· Цифровая система управления
· Защита IP54
· Эластичные опоры двигателя
4. Опции
Базовые опции:
· Частотный преобразователь
· Ресивер различной емкости
· Рефрижераторный осушитель
· Магистральные фильтры
· Система дистанционного управления
Дополнительные опции:
· Расширенная гарантия
· Сервисный пакет
· Дополнительное охлаждение
· Система мониторинга
5. Исполнения
По размещению:
· Стационарное исполнение
· Мобильное исполнение
· Контейнерное исполнение
По условиям эксплуатации:
· Стандартное (для помещений)
· Уличное исполнение
· Взрывозащищенное исполнение
6. Принцип действия
Этапы работы:
1. Всасывание воздуха через входной фильтр
2. Сжатие в спиральном блоке
3. Охлаждение сжатого воздуха
4. Подача в пневмолинию
Особенности процесса:
· Плавное сжатие без пульсаций
· Минимальные потери давления
· Высокая энергоэффективность
· Стабильное давление на выходе
7. Условия эксплуатации
Климатические параметры:
· Температурный режим: от +2°C до +45°C
· Влажность: до 80%
· Пылесодержание: не более 10 мг/м³
Требования к установке:
· Вентилируемое помещение
· Ровная площадка
· Доступ для обслуживания
· Соответствие электросети параметрам
8. Срок службы
Гарантированный срок: 10 лет при соблюдении условий эксплуатации
Факторы долговечности:
· Регулярное техническое обслуживание
· Соблюдение режимов работы
· Использование рекомендованных расходных материалов
· Проведение профилактических работ
Ресурс основных узлов:
· Спиральный блок: до 100 000 часов
· Ременной привод: 8000 часов между заменами
· Двигатель: согласно паспортным данным производителя
1. Преимущества по сравнению с другими типами компрессоров
По сравнению с безмасляными винтовыми компрессорами:
- Компактность и меньший вес. Спиральные компрессоры ЗИФ СП существенно компактнее и легче безмасляных винтовых установок сопоставимой производительности — это упрощает размещение в цехах и снижает требования к несущей способности перекрытий.
- Минимальный уровень шума и вибрации. За счёт отсутствия массивных роторов и особенностей рабочего процесса уровень шума у спиральных моделей на 10–15 дБ ниже, чем у винтовых, а вибрации практически отсутствуют — это позволяет устанавливать оборудование вблизи рабочих мест без дополнительных виброизоляционных решений.
- Чистота воздуха 0 класса по ISO 8573‑1. В спиральном блоке нет трущихся пар, требующих смазки, и исключены микроутечки масла — в отличие от винтовых безмасляных решений, где даже при отсутствии впрыска масла есть риск попадания масляных паров из системы вентиляции картера или уплотнений.
- Плавная подача без пульсаций. Сжатие в нескольких полостях одновременно обеспечивает равномерный поток воздуха, тогда как винтовые компрессоры могут давать небольшие пульсации, требующие установки дополнительных ресиверов или глушителей.
- Быстрый выход на рабочий режим и простота пуска. Спиральный блок не требует прогрева и сложных процедур запуска, в отличие от винтовых машин, где важно контролировать температурный режим масла и прогрев блока.
- Упрощённое обслуживание. В спиральных компрессорах меньше изнашиваемых узлов: нет подшипников роторов, уплотнений валов, сложной системы сепарации — ТО сводится к замене фильтров и ремня, что сокращает время простоя и квалификацию персонала.
По сравнению с безмасляными поршневыми компрессорами:
- Отсутствие пульсаций и стабильная подача. В поршневых установках неизбежны пульсации давления из‑за цикличности рабочего процесса, что требует установки крупных ресиверов и демпферов. Спиральные компрессоры подают воздух равномерно за счёт многополостного сжатия.
- Низкий уровень шума. Поршневые компрессоры отличаются высоким шумом (до 85–90 дБ) из‑за возвратно‑поступательного движения и ударов клапанов. Спиральные модели работают на уровне 60–65 дБ, что соответствует комфортным условиям для персонала.
- Меньшая вибрация и отсутствие жёстких требований к фундаменту. Поршневой блок создаёт значительные динамические нагрузки, требующие массивного фундамента и виброизоляции. Спиральный компрессор можно устанавливать на ровное бетонное основание без специальной подготовки.
- Выше КПД и энергоэффективность. У спиральных компрессоров КПД достигает 86 %, тогда как у поршневых он обычно на 10–12 % ниже из‑за потерь на трение, нагрев и «мёртвое пространство».
- Меньше движущихся частей и выше надёжность. В спиральной машине нет клапанов, поршневых колец, шатунно‑поршневой группы — это снижает риск отказов и увеличивает межсервисный интервал.
- Более стабильная температура сжатого воздуха. Из‑за короткого цикла сжатия и эффективного охлаждения воздух на выходе нагревается меньше, чем в поршневых машинах, где высокая температура — типичная проблема.
2. Преимущества компрессоров ЗИФ СП по сравнению с продукцией других производителей (в том числе китайских)
- Собственное производство спиральных блоков с контролем геометрии. На заводе «АРСМАШ» применяется многоступенчатый контроль точности изготовления спиралей (допуск в пределах нескольких микрон), что критично для ресурса и КПД. У ряда китайских производителей допуски шире, что приводит к ускоренному износу и падению производительности.
- Адаптация под российские условия эксплуатации. Компрессоры ЗИФ СП проектируются с учётом перепадов температур, влажности и качества электросети, характерных для РФ. Это отражается в усиленной защите электрооборудования (IP54 и выше), продуманной системе охлаждения и выборе материалов.
- Интеграция с цифровой системой управления и мониторинга. Контроллеры ЗИФ обеспечивают расширенные функции энергосбережения, учёта наработки, диагностики и удалённого контроля, превосходя по функционалу типовые решения в китайских моделях бюджетного сегмента.
- Сервисная поддержка и наличие запчастей на складах в РФ. Как производитель полного цикла, «АРСМАШ» гарантирует наличие расходных материалов и комплектующих, а также выезд сервисных бригад в кратчайшие сроки. Для импортного оборудования характерны длительные сроки поставки запчастей и зависимость от логистики.
- Соответствие российским стандартам и нормативам. Компрессоры ЗИФ СП сертифицированы по требованиям ТР ТС и ГОСТ, проходят заводские испытания по методикам, учитывающим специфику промышленных объектов в РФ. У некоторых зарубежных моделей могут быть сложности с подтверждением соответствия при вводе в эксплуатацию на российских предприятиях.
- Прозрачная гарантия и постгарантийное обслуживание. Завод предоставляет официальную гарантию и фиксированные регламенты ТО, а также техническую поддержку на русском языке. В случае с импортным оборудованием гарантийные обязательства часто зависят от дистрибьютора и могут быть менее прозрачными.
- Возможность кастомизации под задачи заказчика. Благодаря собственному конструкторскому бюро и производственной базе «АРСМАШ» может адаптировать исполнение (климатическое, взрывозащищённое, с особыми опциями) под конкретные требования, тогда как китайские производители чаще предлагают типовые конфигурации.
