Назначение:

Выработка сжатого воздуха для пневмоинструмента, буровых станков, приводов механизмов и тормозных систем шахтных подъемных машин в подземных выработках (в т.ч. опасных по газу и пыли) и надшахтных зданиях, допускающих электрооборудование исполнения «РВ».

Исполнение:

ЗИФ-ШВ: базовое шахтное.

ЗИФ-ШВТ: для тупиковых выработок (опция: метан-реле, автопожаротушение).

Режимы работы: продолжительный (S1), повторно-кратковременный (S3), ПВ 40%.

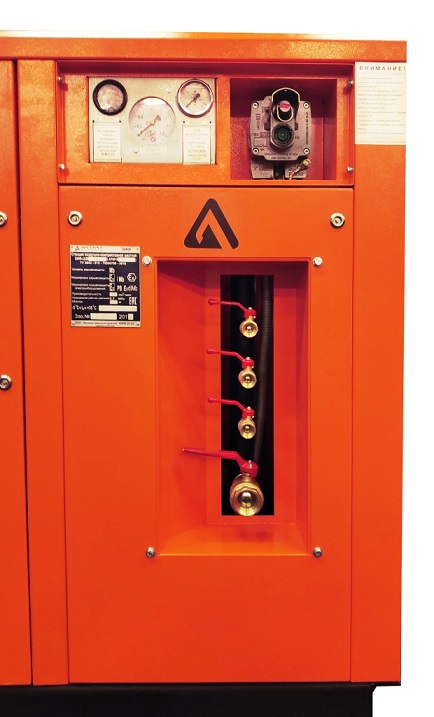

Система управления:

• Конструкция: ударопрочный щит, защита IP? (шахтное исполнение).

• Датчики аварийной защиты: перегрев компрессора, температура обмоток двигателя, перепад давления на фильтре маслоотделителя.

• Защита: пневматическая (от обратного вращения), автоматическое отключение двигателя через шахтный пускатель (по превышению тока), изолированная нейтраль.

• Контроль: манометр давления.

• Опции для тупиковых выработок (ШВТ): метан-реле, система автоматического порошкового пожаротушения.

Винтовой блок:

• Модель: «АРМ» (АРСМАШ, РФ), 5-е поколение, прямой привод/мультипликатор.

• Конструкция: роторы СТ45 (N-профиль, 5:6), подшипники SKF/Nachi (до 8 шт.), манжеты SIMRIT (PTFE).

• Адаптация: оптимизированные зазоры для жестких условий (t°, масла РФ).

• Ресурс: ≥ 60 000 м/ч. Запчасти в наличии.

Система маслоотделения:

• Конструкция: вертикальный сосуд 09Г2С (от -50°С до +125°С), двухступенчатая очистка.

• Фильтры: MANN+HUMMEL / SOTRAS.

• Остаточное масло: ≤ 3 мг/м³.

• Опция: подогрев сосуда.

• Дополнительно: трехступенчатая очистка воздуха.

Система пневморегулирования:

• Клапаны: дроссельные АРСМАШ / STABLE (пневмоуправление). Адаптированы к низким t° и запыленности (увеличенный диаметр цилиндра, спецуплотнения).

• Предохранительные клапаны: АРСМАШ / Goetze / AFS.

• Пневмоавтоматика: CAMOZZI.

Система маслоохлаждения:

• Исполнение: усиленное (для запыленности до 30 мг/м³, агрессивной среды шахт).

• Маслоохладители: «Термокам» / АРСМАШ (вибростойкая серия, алюминий, оребрение с большим шагом для защиты от засорения).

Конструкция (Корпус/Рама):

• Кожух: усиленный (шахтное исполнение), сталь, порошковая окраска.

• Рама: сварная.

• Варианты монтажа: на салазках, на скатах (колея 600, 750, 900 мм), на устройстве подвеса (для подвесного пути).

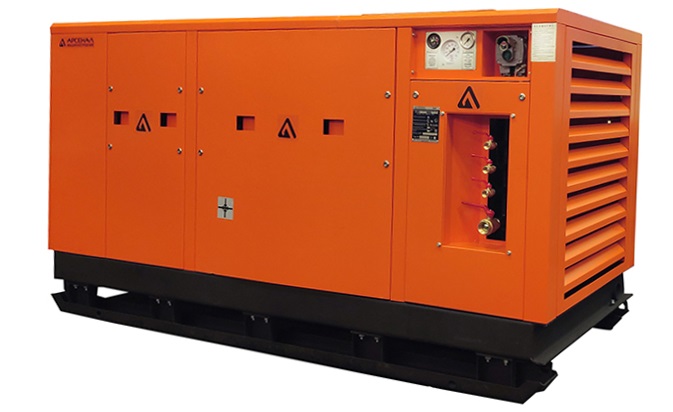

Компрессор ЗИФ 110 кВт, 16 м3/мин, 7 бар шахтный, РВ. ЗИФ-ШВ 16/0,7 (660; 380 В, на салазках)-R

Добавить в избранное

Отправить на email

Добавить в корзину

Цена руб. с НДС: 3 765 456 ₽

---

Основные характеристики

Артикул:

ЗИФ-00046298

Наименование в документах:

Компрессор ЗИФ. Станция воздушно-компрессорная шахтная ЗИФ-ШВ 16/0,7 (660; 380 В, на салазках)

Мощность, кВт:

110

Давление на выходе (бар избыт.):

7

Производи-тельность, м3/мин:

16

Габаритные размеры, ДхШхВ, мм:

2900*1200*1570

Срок производства:

В наличии

---
